Sterownik świateł AUX Cartek (zestaw)

wstęp:

Firma Cartek stworzyła dedykowany moduł świateł dla samochodów typu kit car i samochodów rajdowych, które używają dodatkowych świateł punktowych. Panel przełączników świateł mijania, świateł drogowych i dodatkowego przełącznika migania świateł. Kanały świateł mijania i świateł drogowych osiągają prąd znamionowy 20A każdy.

charakterystyka:

- w pełni elektroniczny bez ruchomych części
- kanały 4 x 10A
- zasilanie 7 - 18V
- całkowicie uszczelniony przed wodą i brudem
- całkowicie odporny na wstrząsy i wibracje
- każdy kanał zawiera zabezpieczenie nadprądowe
- kanałami można sterować za pomocą przełączników lub wejść sygnałowych
- dwukolorowa dioda LED stanu dla każdego kanału
- małe rozmiary (90 x 42 x 10,5 mm) i waga zaledwie 80g
- wyprodukowany w Wielkiej Brytanii przy użyciu wysokiej jakości komponentów

zasada działania:

Podczas montażu modułu PDM należy zapewnić kontakt elektryczny między podwoziem/masą pojazdu a metalową obudową modułu PDM w punktach mocowania. Zasilanie 12V jest dostarczane do modułu PDM przez kołek elektryczny M6. Połączenia wyjścia zasilania są wykonane za pomocą końcówek widełkowych 6,3 mm.

Każdy kanał jest włączany poprzez podłączenie odpowiedniego przewodu sygnałowego kanału do obudowy/uziemienia. Połączenie można wykonać za pomocą przełączników na desce rozdzielczej, przełączników ciśnienia oleju, przełączników termicznych itp.

Gdy używany jest panel przełączników Cartek (przełączniki przyciskowe ze zintegrowaną diodą LED), dioda LED będzie wyświetlać stan kanału:
- brak diody LED = kanał wyłączony
- dioda LED włączona = kanał włączony
- dioda LED miga = BŁĄD

W przypadku wykrycia zwarcia lub przetężenia, kontroler lampy pomocniczej wyłączy ten kanał, a odpowiednia dioda LED zacznie migać. Aby zresetować błąd, wyłącz i ponownie włącz kanał.

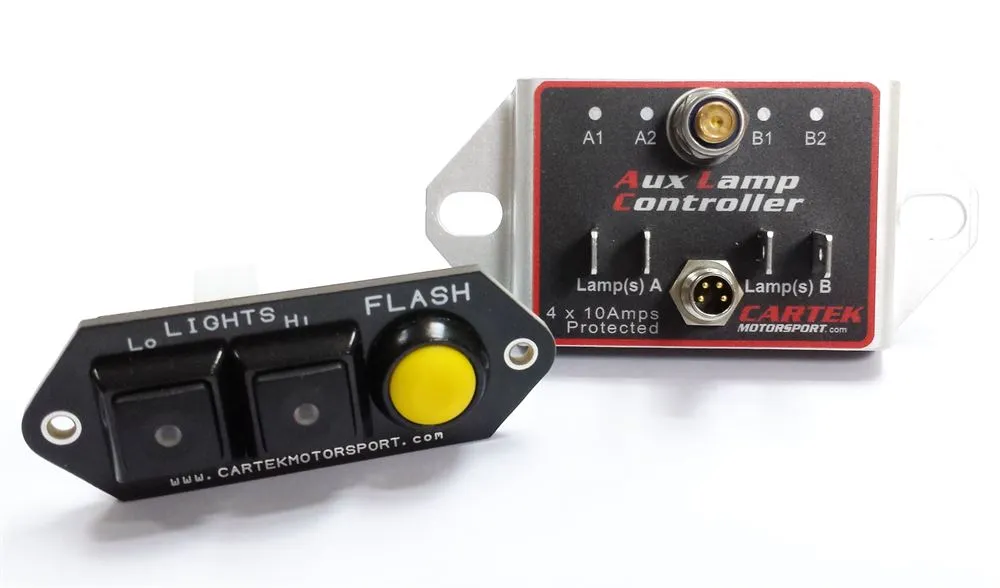

Skład zestawu:

- sterownik lamp AUX
- luźny przewód połączeniowy 2M
- 1 x panel przełącznika
