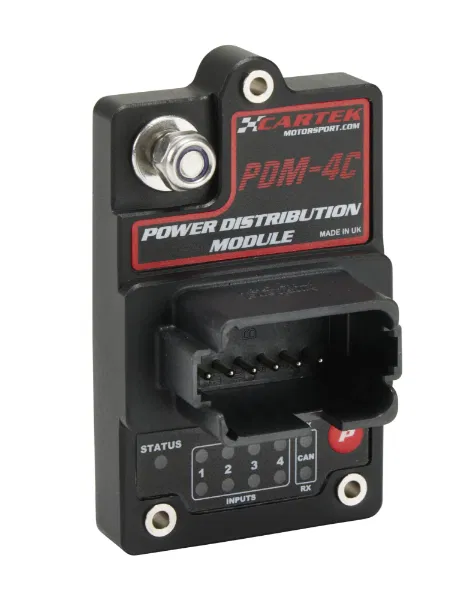

moduł dystrybucji zasilania Cartek (4 kanały + CAN)

Moduł dystrybucji zasilania CARTEK.

"Mini" moduły dystrybucji zasilania CARTEK zostały zaprojektowane w celu zastąpienia bezpieczników i przekaźników, co upraszcza okablowanie pojazdów. Te mini moduły dystrybucji zasilania mogą być używane jako jednostki rozszerzające dla większych modułów PDM lub mogą być używane oddzielnie.

Kluczowe cechy:

• Małe, lekkie i solidne – zaledwie 110 g.
• Całkowicie zalane, co zapewnia ochronę przed wodą i brudem, wstrząsami i wibracjami.
• Wszystkie połączenia za pomocą uszczelnionego, 12-pinowego złącza Deutsch DT.
• Maksymalny prąd wyjściowy można konfigurować w krokach co 5 A (maks. 20 A) na kanał. Opcja „miękkiego startu” do sterowania urządzeniami o wysokim prądzie rozruchowym, takimi jak wentylatory lub pompy. Wyjścia można łączyć w celu uzyskania wyższego prądu.
• Wyłączone wyjścia można zresetować, wykonując cykl zasilania lub naciskając przycisk na urządzeniu PDM.
• Wejścia sterujące można skonfigurować do aktywacji sygnałem o wysokim lub niskim poziomie, wyzwalania zboczem narastającym lub opadającym albo sygnałami wejściowymi PWM (maks. 200 Hz).
• Wyjścia posiadają funkcje do wyboru, w tym miganie (dla kierunkowskazów), opóźnienie włączenia (dla podgrzewanych szyb itp.), opóźnienie wyłączenia (do sterowania wentylatorami po wyłączeniu samochodu).
• Moduły PDM posiadają konfigurowalny pin wejściowy „Aux”, który może pełnić funkcję wejścia zapłonu, np. sygnału z odłącznika akumulatora, wyłącznika głównego lub stacyjki.

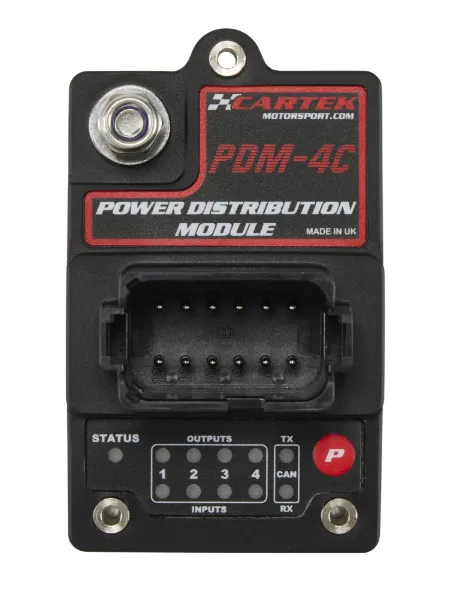

• Diody LED RGB na module PDM wskazują stan wejść i wyjść.
• Moduł PDM-04C posiada cztery wyjścia zasilania oraz złącze magistrali CAN do przesyłania danych diagnostycznych, w tym stanu wyjść, napięcia, natężenia prądu, ustawień konfiguracji itp. Wyjścia mogą być również obsługiwane przez magistralę CAN.
• Całe programowanie odbywa się za pomocą zintegrowanego przycisku na module PDM – nie jest wymagany laptop.

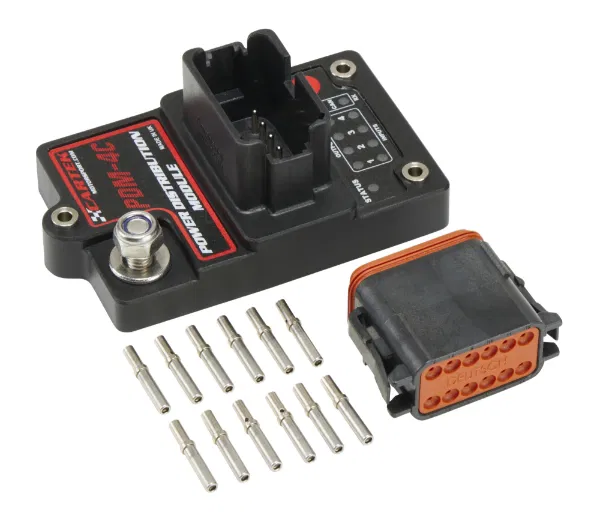

Zawartość zestawu:

     1 x PDM (CK-PDM-4C)
     1 x OBUDOWA ZŁĄCZA PASUJĄCEGO
     12 x ZACISKÓW
