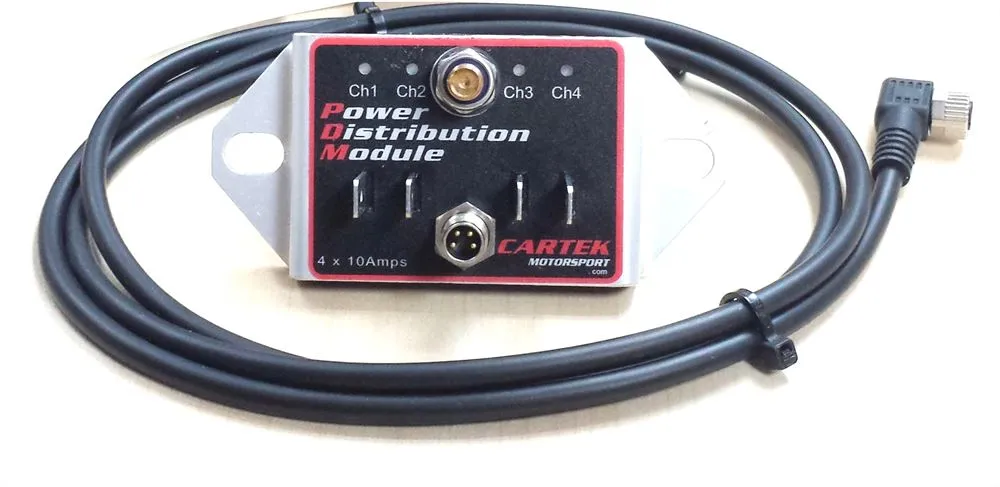

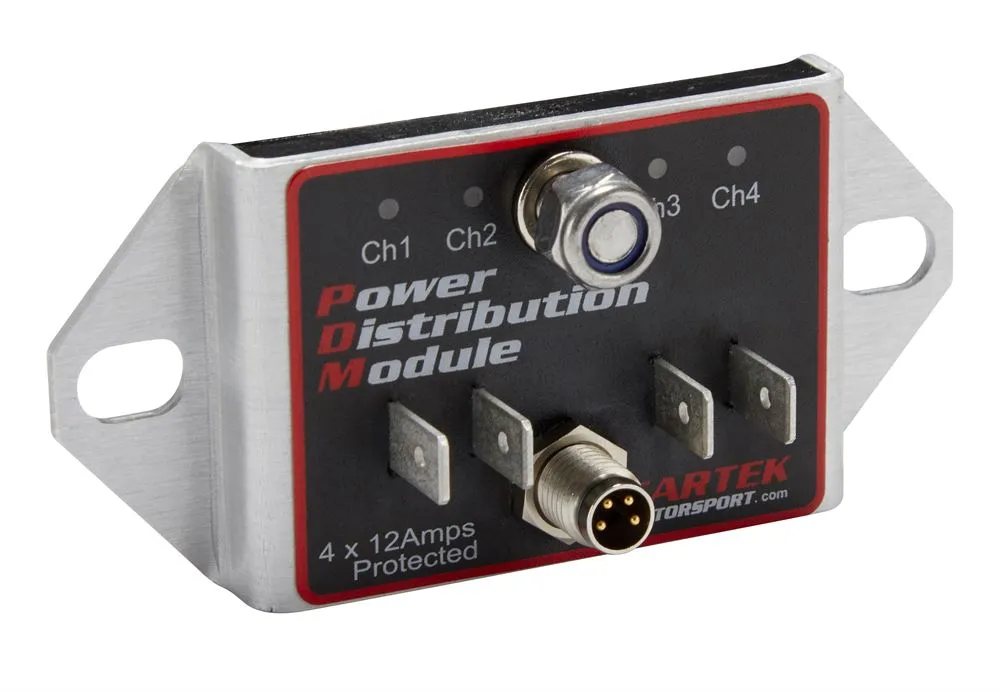

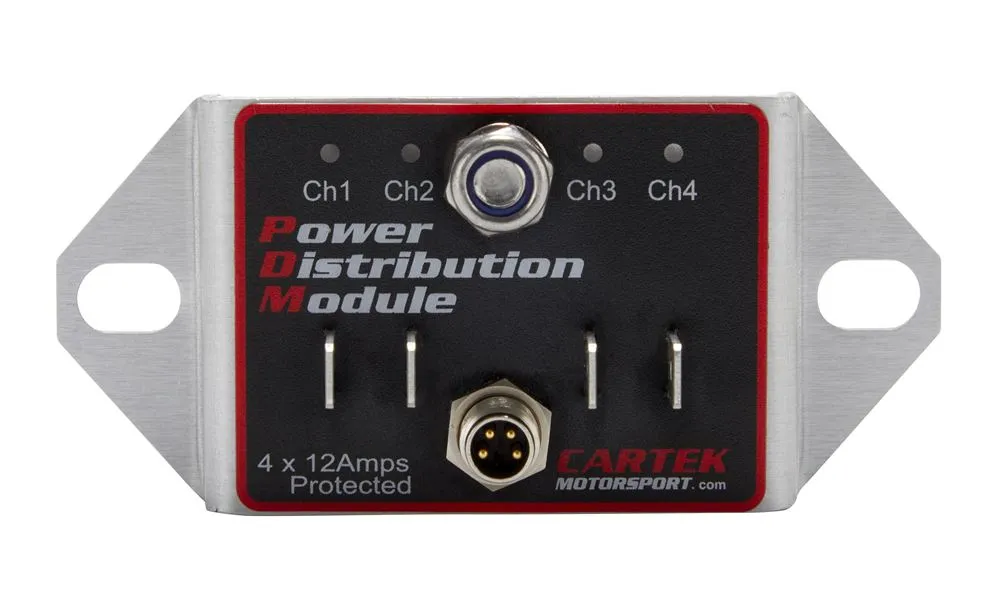

Moduł dystrybucji zasilania Cartek PDM (tylko urządzenie z kablem)

wstęp:

4-kanałowy moduł dystrybucji zasilania firmy Cartek został zaprojektowany w celu zastąpienia funkcji bezpieczników, wyłączników i przekaźników w jednym małym, w pełni elektronicznym urządzeniu.

Ten moduł dystrybucji zasilania jest idealny do samochodów wyścigowych i motocykli, które wymagają małej ilości obwodów elektrycznych, ale niezawodnej ochrony i kontroli. Proste połączenia i brak procedur konfiguracyjnych sprawia, że system ten jest bardzo łatwy w obsłudze i szybki w instalacji. Wyjścia mogą być używane do sterowania zasilaniem różnych urządzeń, takich jak ECU, oprzyrządowanie, oświetlenie, cewka rozrusznika, wentylator chłodnicy itp.

Wizualne wskazanie przetężenia i zwarcia ułatwia wyszukiwanie usterek. Każdy z kanałów kontrolowany i sygnalizowany diodą.

charakterystyka:

- w pełni elektroniczny bez ruchomych części
- kanały 4 x 10A
- zasilanie 7 - 18V
- całkowicie uszczelniony przed wodą i brudem
- całkowicie odporny na wstrząsy i wibracje
- każdy kanał zawiera zabezpieczenie nadprądowe
- kanałami można sterować za pomocą przełączników lub wejść sygnałowych
- dwukolorowa dioda LED stanu dla każdego kanału
- małe rozmiary (90 x 42 x 10,5 mm) i waga zaledwie 80g
- wyprodukowany w Wielkiej Brytanii przy użyciu wysokiej jakości komponentów

zasada działania:

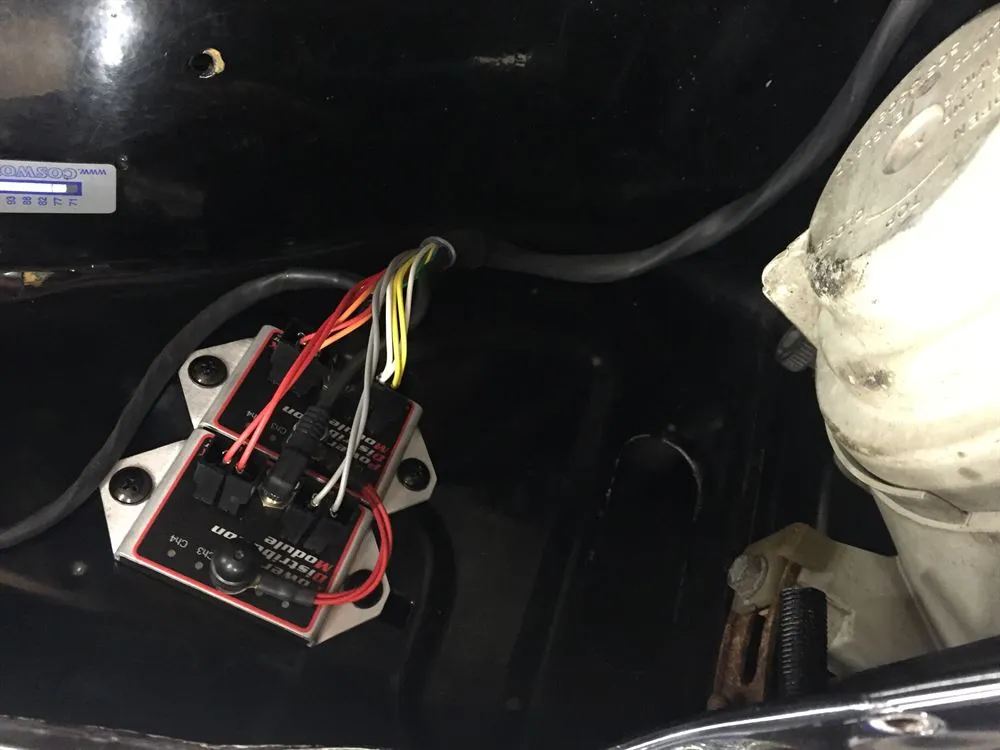

Podczas montażu modułu PDM należy zapewnić kontakt elektryczny między podwoziem/masą pojazdu a metalową obudową modułu PDM w punktach mocowania. Zasilanie 12V jest dostarczane do modułu PDM przez kołek elektryczny M6. Połączenia wyjścia zasilania są wykonane za pomocą końcówek widełkowych 6,3 mm.

Każdy kanał jest włączany poprzez podłączenie odpowiedniego przewodu sygnałowego kanału do obudowy/uziemienia. Połączenie można wykonać za pomocą przełączników na desce rozdzielczej, przełączników ciśnienia oleju, przełączników termicznych itp.

Gdy używany jest panel przełączników Cartek (przełączniki przyciskowe ze zintegrowaną diodą LED), dioda LED będzie wyświetlać stan kanału:
- brak diody LED = kanał wyłączony
- dioda LED włączona = kanał włączony
- dioda LED miga = BŁĄD
