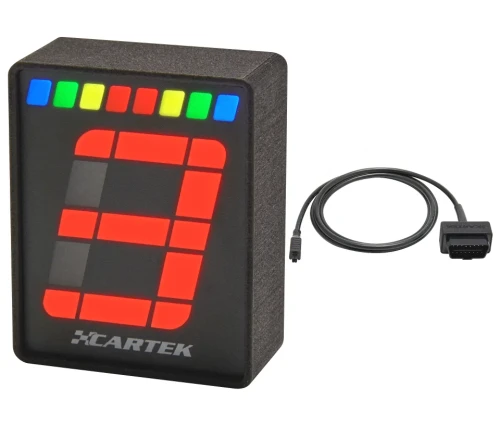

Wskaźnik biegów Cartek (OBD2)

WSTĘP:

Wskaźnik biegów firmy Cartek to urządzenie montowane na desce rozdzielczej, które ma na celu wskazanie kierowcy aktualnie wybranego biegu, ale zawiera również sekwencyjny wyświetlacz zmiany biegów, który może wskazać kierowcy optymalny czas na zmianę biegu na wyższy. Wybrany bieg jest wskazywany przez duży, wielokolorowy, 7-segmentowy wyświetlacz numeryczny, podczas gdy funkcja shift-light jest wyświetlana w górnej części urządzenia przez 8 wielokolorowych diod LED.

8 diod LED tworzy sekwencję wskazań, która rozpocznie się przy prędkości obrotowej silnika przed osiągnięciem prędkości optymalnej i zakończy się dokładnie przy prędkości optymalnej, dając kierowcy wczesne wskazanie, aby zmienić bieg na wyższy przed osiągnięciem ogranicznika obrotów lub uszkodzeniem silnika.

Funkcjonalność:

• konfiguracja dolnego i górnego zakresu obrotów przy pracującym lub wyłączonym silniku.

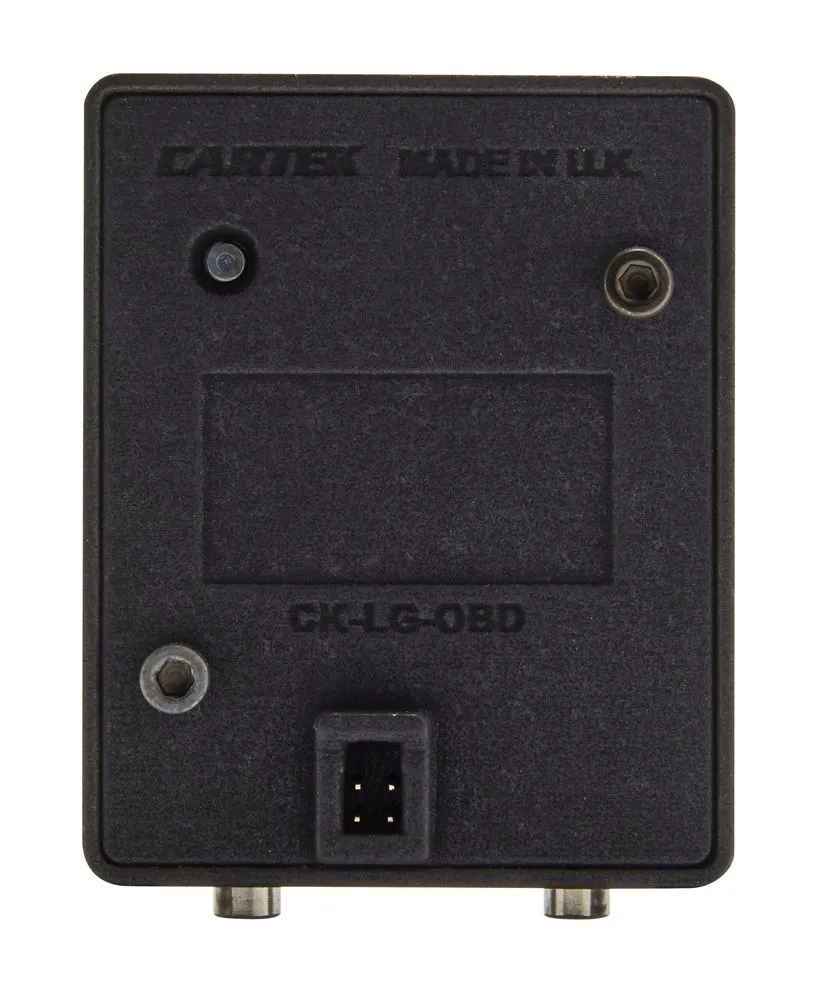

  Obroty należy zwiększyć do 50% maksymalnej wartości w przypadku konfiguracji przy pracującym silniku lub ręcznie wprowadzić wartości obrotów za pomocą przycisku z tyłu obudowy wyświetlacza.
• podłączenie bezpośrednio do portu OBD2 - nie jest wymagane żadne dodatkowe okablowanie. Wskaźnik biegów (OBD2) odbiera tylko dane dotyczące prędkości obrotowej silnika i prędkości drogowej.

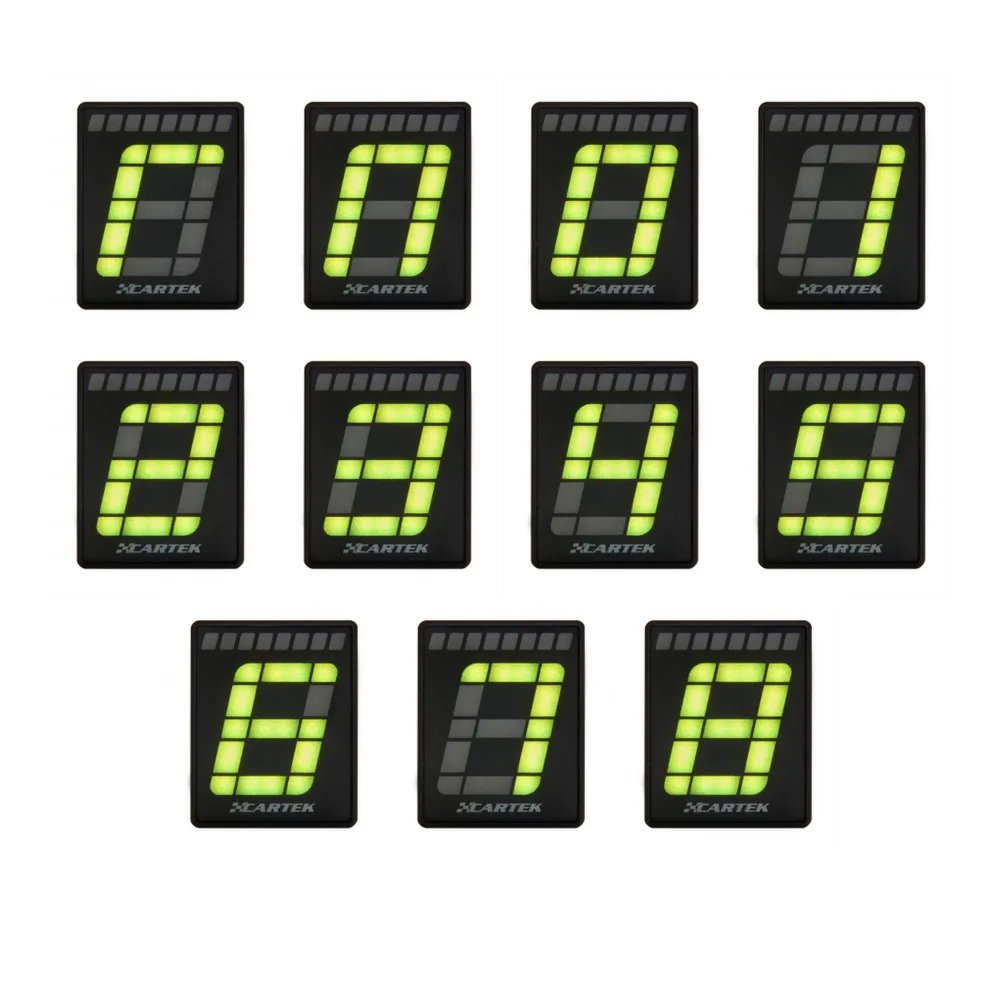

• wyświetla numer biegu, obliczając stosunek między prędkością obrotową silnika a prędkością drogową (po zakończeniu procesu uczenia się biegów).
• przechodzi w tryb czuwania, gdy wykryje, że silnik jest wyłączony, co minimalizuje zużycie baterii.
• wybór spośród 6 wzorów wyświetlacza LED dla sekwencji Shift Light i 7 kolorów cyfr wskaźnika biegów.
• wykrywanie biegów na podstawie sygnałów prędkości obrotowej i prędkości drogowej lub poprzez analogowe wejście sygnału dla sekwencyjnych skrzyń biegów.
• ustawienie dziennej i nocnej jasności diod LED.
• w pełni uszczelniony do wykorzystania w samochodach i motocyklach z otwartym kokpitem.

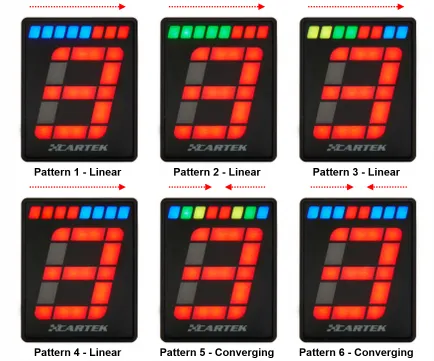

wzory wyświetlania:

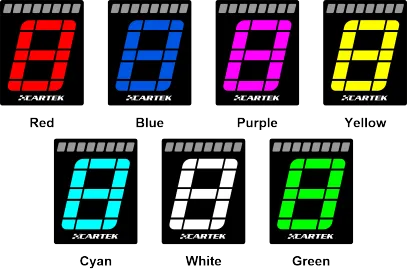

kolory wyświetlacza:

protokoły obd:

Wskaźnik biegów (OBD2) będzie działał w szerokiej gamie samochodów wyposażonych w port OBD2. Aby zapewnić kompatybilność, port OBD musi obsługiwać jeden z następujących protokołów OBD2:

• SAE J1850-PWM
• SAE J1939
• ISO 9141
• ISO 14230
• ISO 15765-4

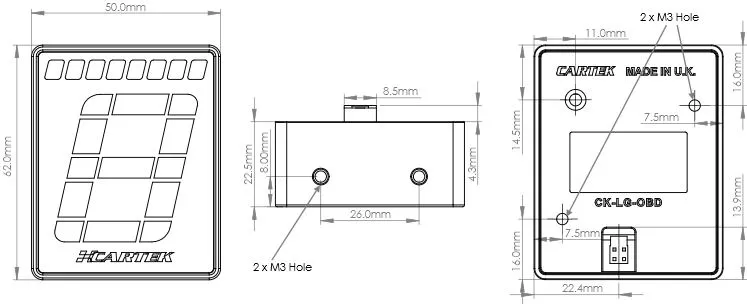

wymiary:

Wskaźnik biegów należy pewnie zamontować na desce rozdzielczej, tak aby kierowca mógł dobrze widzieć wyświetlacz. Montaż można wykonać za pomocą dwóch śrub M3 od spodu lub dwóch śrub M3 od tyłu urządzenia.

specyfikacja:
