Wskaźnik biegów Cartek (Club)

WSTĘP:

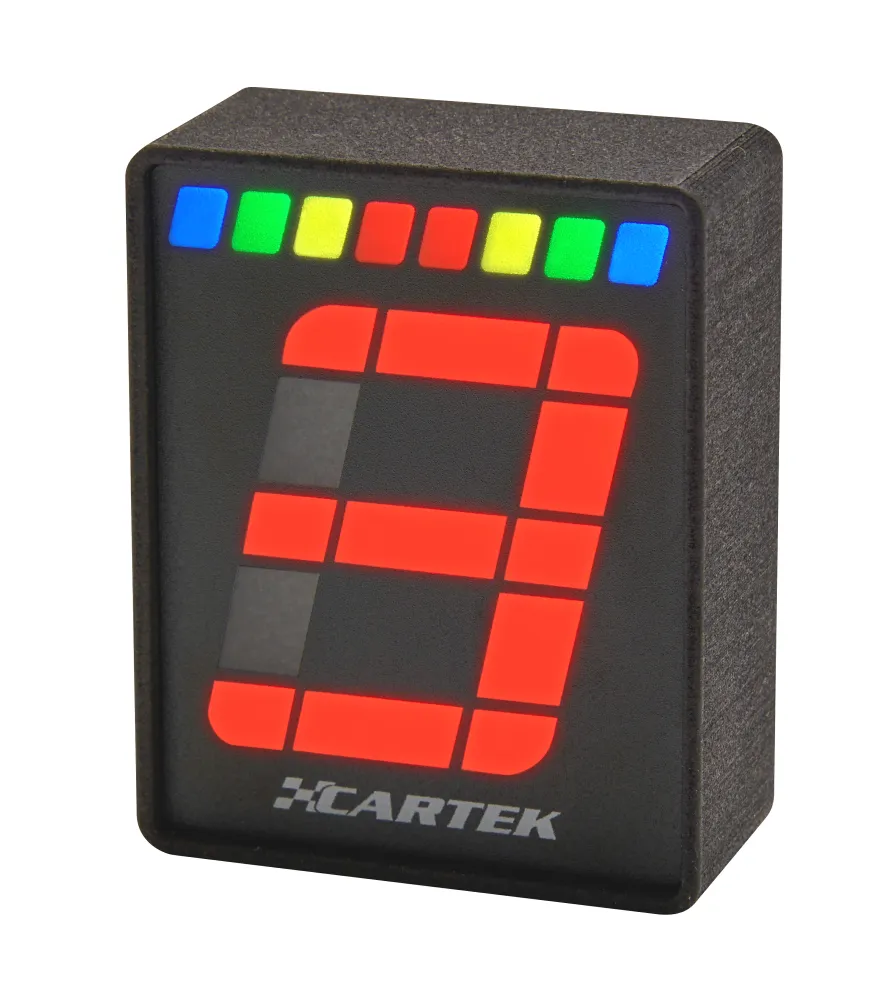

Wskaźnik biegów firmy Cartek to urządzenie montowane na desce rozdzielczej, które ma na celu wskazanie kierowcy aktualnie wybranego biegu. Zawiera także sekwencyjny wyświetlacz zmiany biegów, który może wskazać kierowcy optymalny czas na zmianę biegu na wyższy. Wybrany bieg jest wskazywany przez duży, wielokolorowy, 7-segmentowy wyświetlacz numeryczny, podczas gdy funkcja shift-light jest wyświetlana w górnej części urządzenia przez 8 wielokolorowych diod LED.

Te 8 diod LED tworzy sekwencję wskazań, która rozpocznie się przy prędkości obrotowej silnika przed osiągnięciem prędkości optymalnej i zakończy się dokładnie przy prędkości optymalnej, dając kierowcy wczesne wskazanie, aby zmienić bieg na wyższy przed osiągnięciem ogranicznika obrotów lub uszkodzeniem silnika. Nie nadaje się do silników ze starszymi układami zapłonowymi CDI.

Funkcjonalność:

• konfiguracja dolnego i górnego zakresu obrotów przy pracującym lub wyłączonym silniku.
  Obroty należy zwiększyć do 50% maksymalnej wartości w przypadku konfiguracji przy pracującym silniku lub ręcznie wprowadzić wartości obrotów za pomocą przycisku z tyłu obudowy wyświetlacza.
• ustawienie dziennej i nocnej jasności diod LED.
• wybór spośród 6 wzorców światła Shift - liniowych lub zbieżnych
• wykrywanie biegów na podstawie sygnałów prędkości obrotowej i prędkości drogowej lub poprzez analogowe wejście sygnału dla sekwencyjnych skrzyń biegów.
• w pełni uszczelniony do wykorzystania w samochodach i motocyklach z otwartym kokpitem.
• dostępne jest dodatkowe ustawienie filtra RPM przeznaczone do aplikacji starszych systemów

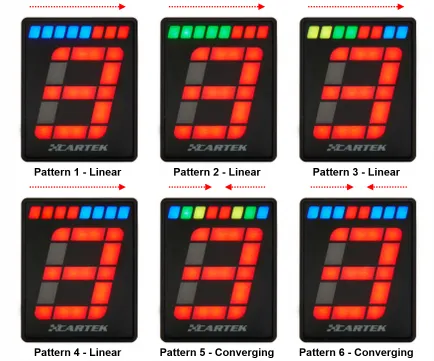

wzory wyświetlania:

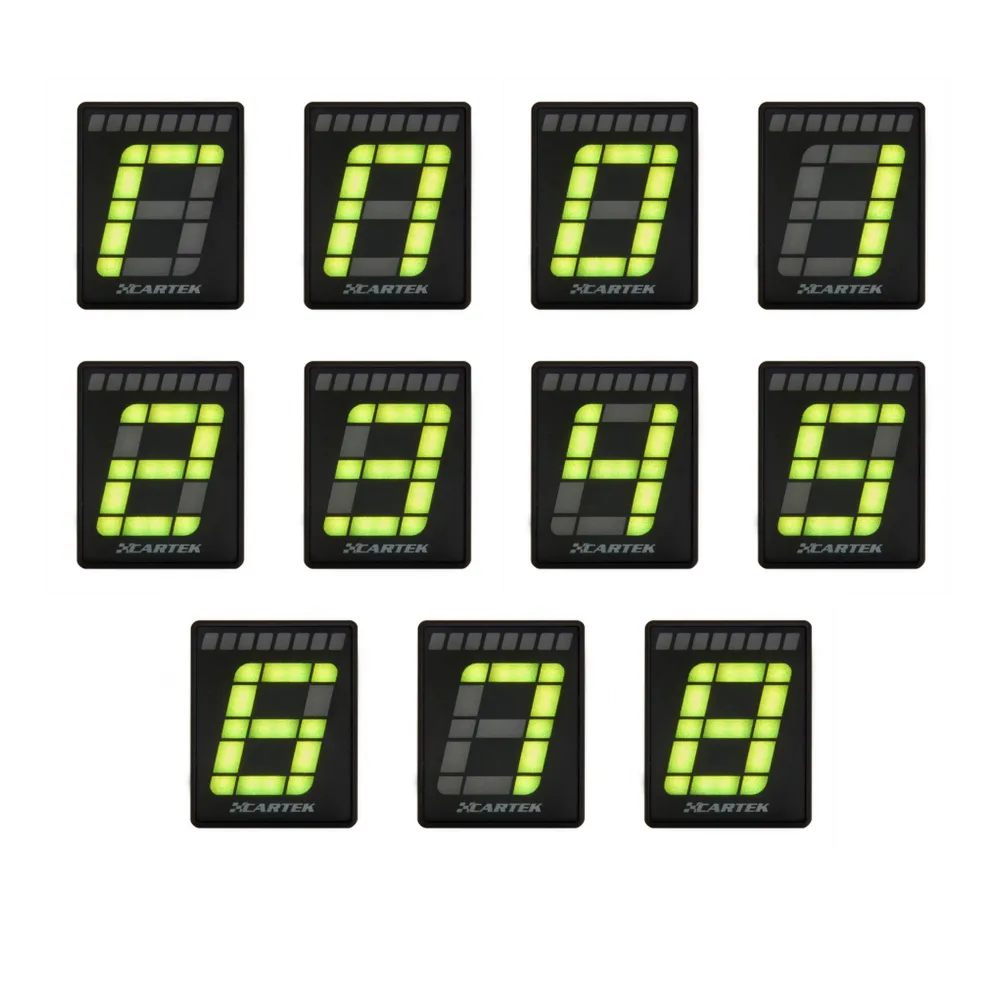

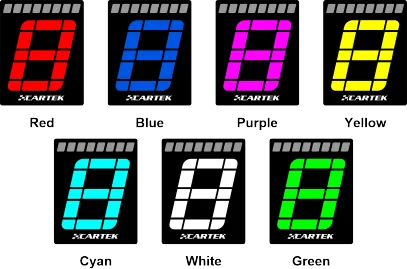

kolory wyświetlacza:

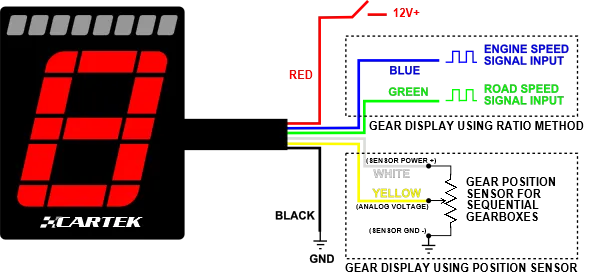

Diagram połączeń:

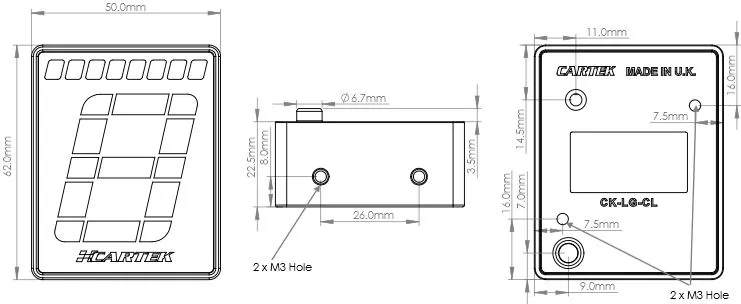

wymiary:

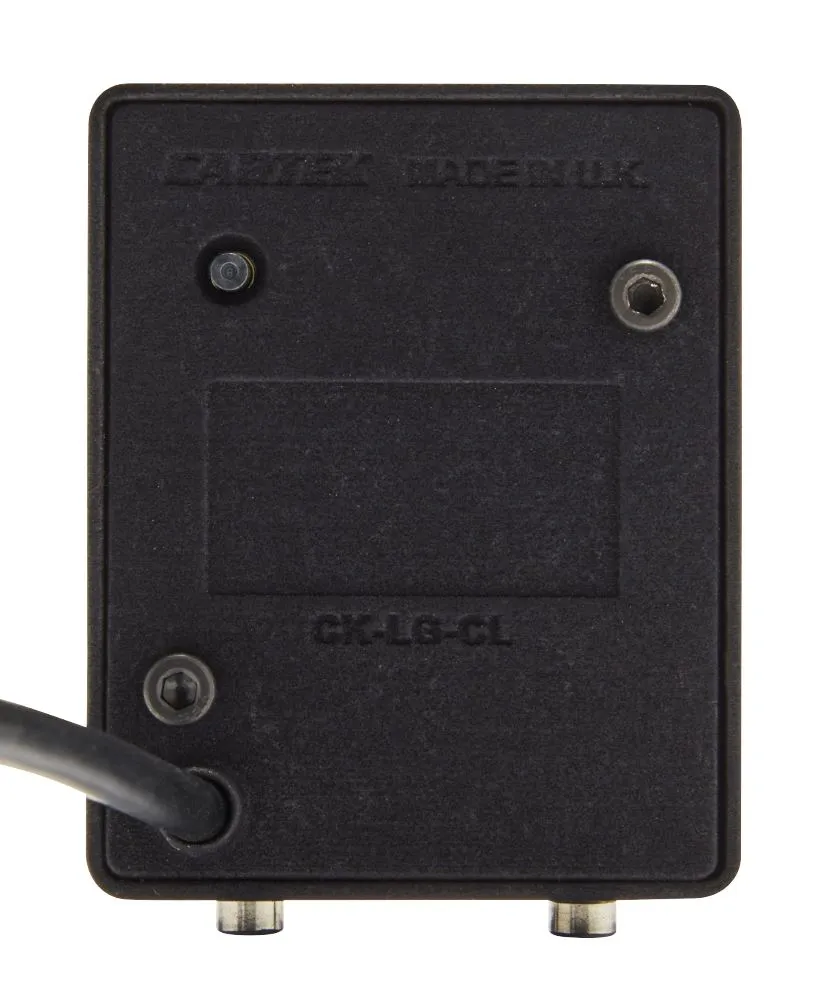

Wskaźnik biegów należy pewnie zamontować na desce rozdzielczej, tak aby kierowca mógł dobrze widzieć wyświetlacz. Montaż można wykonać za pomocą dwóch śrub M3 od spodu lub dwóch śrub M3 od tyłu urządzenia.

specyfikacja:
