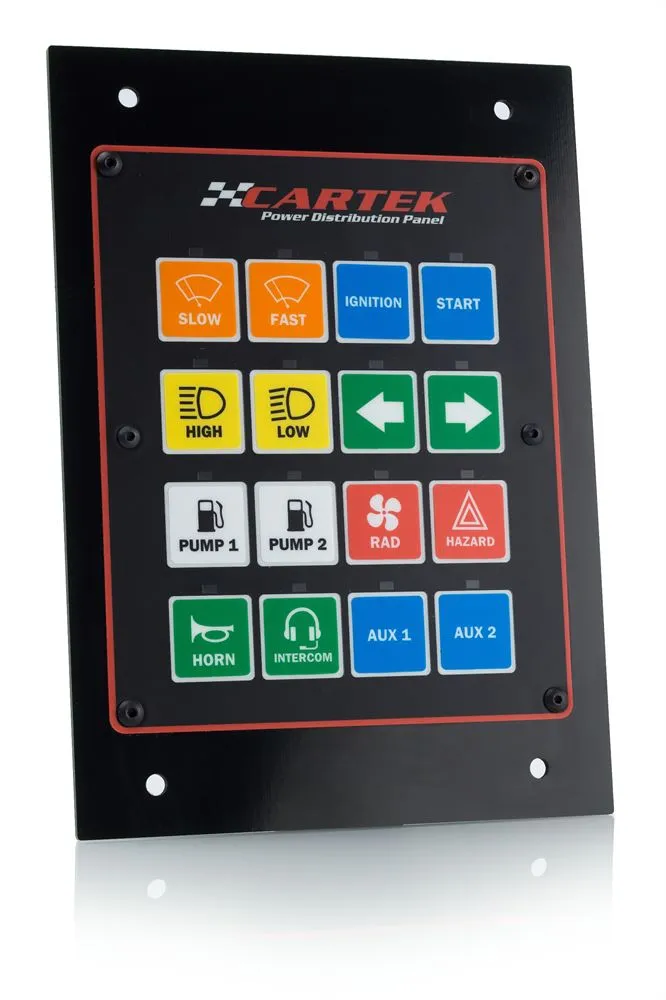

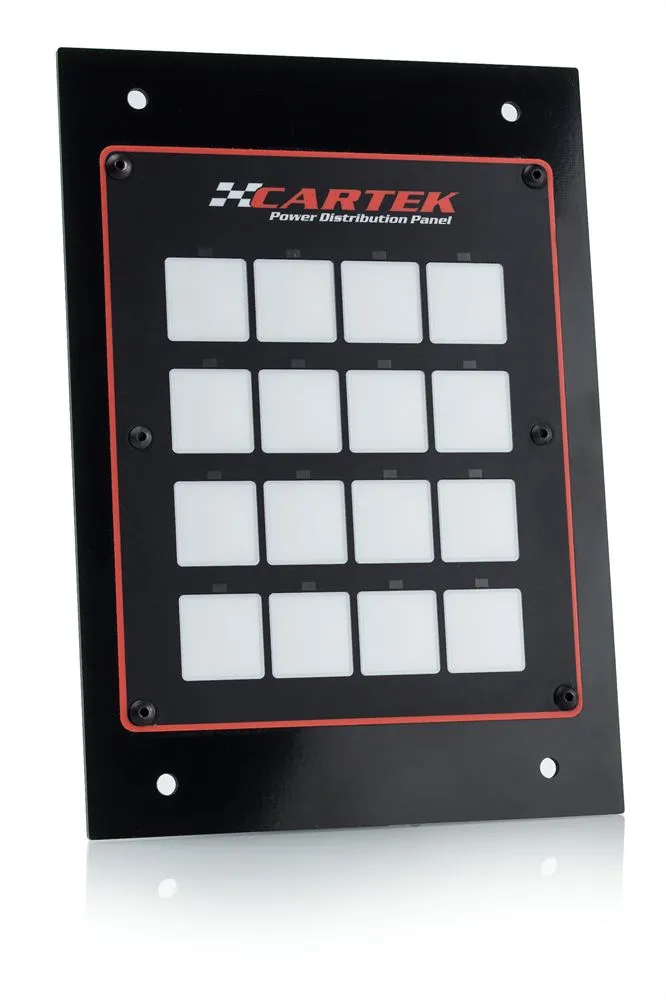

16-kanałowy panel dystrybucji zasilania Cartek

WSTĘP:

Panel dystrybucji zasilania CARTEK, to w pełni zintegrowane, w pełni elektroniczne rozwiązanie przeznaczone do dystrybucji zasilania w samochodach wyścigowych i rajdowych. Zaprojektowane, aby zastąpić 16 bezpieczników, przekaźników i przełączników, a także różne systemy sterowania. Jednostki te znacznie upraszczają okablowanie, skracają czas budowy, zmniejszają wagę i maksymalizują niezawodność.

ZASADA DZIAŁANIA:

Panel dystrybucji zasilania pobiera napięcie +12 V bezpośrednio z akumulatora, a następnie rozprowadza je do wszystkich układów elektrycznych w samochodzie. Wszystkimi 16 wyjściami zasilania z panelu dystrybucji zasilania steruje się przyciskami na przednim panelu lub przełącznikami zewnętrznymi. Wszystkie 16 wyjść zasilania jest w pełni chronionych z 6 wybieranymi ustawieniami parametrów prądu, co całkowicie eliminuje potrzebę stosowania bezpieczników lub wyłączników automatycznych. Funkcję każdego kanału można również wybrać spośród dostępnych 8 różnych funkcji.

operacje:

Po skonfigurowaniu panelu dystrybucji zasilania każdy kanał jest obsługiwany przez naciśnięcie odpowiedniego przycisku na panelu przednim lub przez sygnały zewnętrzne, pochodzące z ECU lub oddzielnych przełączników zewnętrznych (szczegóły poniżej).

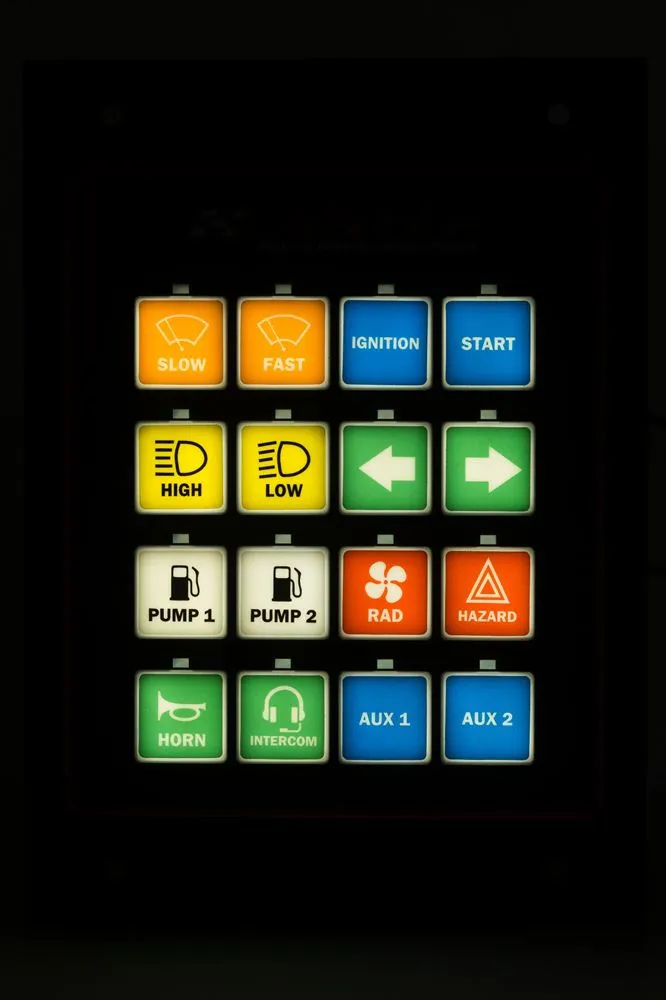

Nad każdym przyciskiem znajduje się dioda LED sygnalizująca stan:
- brak diody LED = kanał wyłączony
- dioda LED włączona = kanał włączony
- dioda LED miga = wykryto przetężenie lub zwarcie

Po włączeniu zasilania wszystkie kanały wykonują reset systemu, na co wskazuje dwukrotne mignięcie wszystkich 16 diod LED.

charakterystyka:

• 16 kanałów konfigurowanych przez użytkownika (urządzenie nie wymaga laptopa)
• możliwość wyboru ustawień prądu 5, 10 lub 15A. Połączenie dwóch kanałów pozwala osiągnąć wartość 20, 25 lub 30A
• dostępne funkcje:
  - działanie chwilowe (rozrusznik, pompa spryskiwacza itp.)
  - blokowanie (z pamięcią)
  - blokowanie (bez pamięci)
  - blokowanie z opóźnieniem czasowym (podgrzewany ekran)
  - miganie (wskaźniki itp.)
  - przełączanie (światła drogowe / światła mijania)
  - chwilowe działanie (do użytku jako zwykły przełącznik dla mapy ECU itp.)


• zabezpieczenie nadprądowe i przeciwzwarciowe - nie są potrzebne żadne bezpieczniki ani przekaźniki

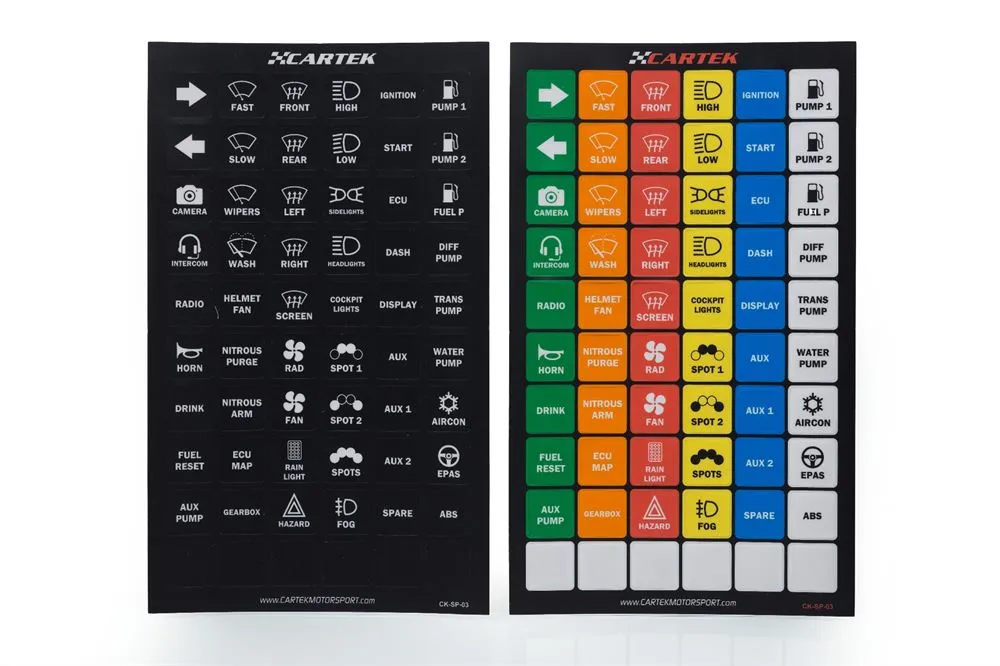

• dołączony wielobarwny arkusz etykiet do pełnej personalizacji
• 2 ustawienia podświetlenia w standardzie
• 16 wejść przełącznikowych - pozwalających na obsługę dowolnego kanału za pomocą dodatkowego przełącznika lub bezprzewodowego systemu sterowania Cartek Wireless Control System
• 16 wejść ECU - umożliwia ECU włączanie kanałów, takich jak pompy paliwowe
• 4 dedykowane wejścia funkcyjne — wejście flash dla świateł, wejście mycia dla wycieraczek, położenie wycieraczek itp.

Specyfikacja:

skład zestawu:

- panel dystrybucji zasilania
- 2 x zestawy etykiet
- 1 x instrukcja obsługi
